电阻器、电感器和电容器大多与温度相关，其温度系数对阻抗行为至关重要。为确保准确测量，应在稳定的温度环境下进行，*佳选择是受控的实验室条件。若需现场工作，应尽量避开温度急剧变化的环境。
直流阻抗分析仪 微波频段阻抗测试仪 环境条件如温度、湿度和电磁干扰也会对分析仪的阻抗测量产生显著影响。因此，在选择和使用分析仪时，必须充分考虑这些动态因素。
湿度：
高湿度可能导致冷凝，进而影响元件和电路的电气性能。因此，使用除湿机等设备确保低湿度环境至关重要。
电磁干扰：
阻抗测量易受电磁干扰影响，特别是在涉及半导体或高频应用的敏感设备中。为确保测量准确性，应在屏蔽环境中进行，以隔绝外部电磁场的影响。
图形化与自动化
结果以图表（如导纳圆图、阻抗模值曲线）显示，便于快速定位问题。
支持软件编程实现自动化测试，兼容工业检测系统。
阻抗分析仪正是用于测量这种复阻抗特性曲线的仪器。它能够在不同的频率范围内扫描并显示阻抗的变化情况，从而帮助工程师深入了解元件、电路或材料的电气特性。阻抗分析仪在电子和材料测试中有广泛的应用，包括电子学、电信、电力系统、航空航天以及汽车等多个行业。同时，它与LCR表等测量工具相比，具有更高的测量精度和更全面的信息展示能力。
频率范围：LCR表一般仅适用于较低频率的测量，而阻抗分析仪则能覆盖非常宽的频率范围。

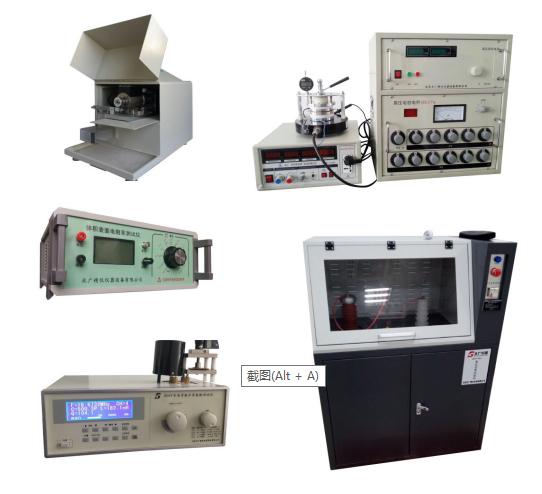

实验仪器及设备
1、仪器设备：
(1) Q表测试仪、电感箱、样品夹具等；
(2) 千分游标卡尺；
2、样品要求：圆形片：厚度2±0.5mm，直径为Φ38±1mm。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示：*大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
实验步骤
1、本仪器适用于110V/220V，50Hz交流电，使用前要检查电压情况，以保证测试条件的稳定。
2、开机预热15分钟，使仪器恢复正常状态后才能开始测试。
3、按部件标准制备好的测试样品，两面用特种铅笔或导电银浆涂覆，使样品两面都各自导电，但南面之间不能导通，备用。
4、选择适当的辅助线圈插入电感接线柱。根据需要选择振荡器频率，调节测试电路电容器使电路谐振。假定谐振时电容为C1，品质因素为Q1。
5、将被测样品接在Cx接线柱上。
6、再调节测试电路电容器使电路谐振，这时电容为C2，可以直接读出Q2。
7、用游标卡尺量出试样的直径Φ和厚度d(分别在不同位置测得两个数据，再取其平均值)。
频率范围的重要性
阻抗分析仪的频率范围决定了其可以分析的频率段。在很多应用领域，如材料研究、电子器件测试等，阻抗特性会随频率变化而变化。因此，一个宽广的频率范围能够提供更多维度的信息，有助于更全面地理解和评估被测对象。
频率范围通常用赫兹(Hz)来表示，并可能包含从几十赫兹到几吉赫兹的跨度。不同设备的频率覆盖范围不同，用户需要根据实际应用场景选择适当的阻抗分析仪。
测试条件的精确设置
测试条件的设置需依据具体的测试对象及其特性来调整，才能确保获得准确、可重复的测试结果。
根据样本特性调整测试条件
测试条件包括测试频率、电压或电流幅度、测试温度等，它们直接影响测试结果的准确度和可靠性。例如
，针对不同的电池类型，其化学性质决定了必须选择*适宜的测试频率范围，以准确反映电池内部的电化学特性。此外，对材料进行测试时，样品的尺寸、形状和初始状态同样会对手段的测试条件产生影响。
如何根据应用选择合适的频率范围
选择阻抗分析仪的频率范围时，首先需要了解被测材料或器件在哪些频率范围内具有重要意义的特性。例如，在研究电容器时，低频下电容器的介电损耗和高频下的等效串联电阻是两个关键的特性，因此需要一个能够覆盖这两个频率段的设备。
例如，如果应用场景是半导体器件的测试，可能需要关注高频下的表现，因此应选择具有高频测量能力的阻抗分析仪。
对于一些生物医学应用，低频到中频范围可能更有意义。
电子器件的阻抗特性分析
在电子器件领域，阻抗分析仪
被用来分析电路板、半导体器件、以及集成电路等的阻抗特性。通过对器件阻抗谱的精确测量，工程师可以
优化电路设计，提高电子器件的性能。
例如，在射频集成电路(RFIC)的设计中，阻抗匹配对于射频信号的有效传输至关重要。使用阻抗分析仪可以准确测量射频元件的阻抗值，并据此设计出*佳的阻抗匹配网络，以提高信号传输效率和降低损耗。
自动平衡电桥设计在宽阻抗范围和次宽频率范围内提供了出色的准确性。它能够测量从毫欧到100兆欧的阻抗，扫描频率从几赫兹到110兆赫兹。然而，当频率超过100千赫兹时，其阻抗范围会逐渐变窄。
IV型分析仪同样具有相当的精确度，但测量范围较小。它们可以测量100毫欧到5兆欧的阻抗，扫描频率从40赫兹到100兆赫兹。
RF-IV型分析仪则具有更广泛的测量范围，能够测量从100毫欧到100,000兆欧的阻抗，扫描频率从1兆赫兹到3吉赫兹。
透射反射技术分析仪提供了*广泛的频率范围，从5赫兹到110吉赫兹。但请注意，其精度仅限于50-75欧姆的阻抗范围。
典型应用场景
电子元件：电感、电容、压电陶瓷的阻抗特性评估。
材料科学：聚合物固化、陶瓷相变分析。
生物医学：细胞阻抗监测及微流控系统测试
阻抗分析仪是一种通过测量复数阻抗参数评估电子元器件、材料或生物组织性能的高精度仪器，广泛应用于电子、医疗、材料科学等领域。
以下是关键信息总结：
一、核心功能与原理
测量参数：支持阻抗（Z）、电感（L）、电容（C）、电阻（R）、品质因数（Q）等参数，通过相敏检测技术同步测量电压与电流，计算实部、虚部及相位差。
频率范围：覆盖μHz至GHz频段（如TH2840A支持500kHz，精度0.01%），阻抗测量范围达μΩ至TΩ?。
精度：基本精度可达0.05%（如TH2838H型号），部分高端型号如安捷伦4294A精度±0.08%。
二、典型应用场景
电子元器件：测试电容器、电感器、电阻器的阻抗特性。
生物医学：如HRA人体电阻抗评测分析仪用于健康检测。
材料研究：分析压电陶瓷、介电材料的频响特性。
与LCR测试仪的区别
频域能力：阻抗分析仪支持扫频和图形化显示，而LCR测试仪仅固定频率测量。
精度：两者接近，但阻抗分析仪在低频段精度更高
抗分析仪/ LCR表：
特点： 主要用于交流阻抗测量。若只关心特定频率（如1kHz）下的电阻分量，也可用于电阻率推算，特别适合存在电容效应或需要交流测量的场合。
非接触式电阻率测试仪(涡流法)：
特点： 适用于快速、无损检测均匀导体薄膜或箔材（如金属）。对碳素薄膜应用有限，精度通常不如接触法。
代表品牌： 通常作为专用设备或集成到生产线中。
阻抗分析仪在电子和材料测试中有哪些应用？
阻抗分析适用于多个行业，在这些行业中，对交流波形下的元件、材料和电路进行鉴定至关重要。阻抗分析仪的各种用途概述如下。
电子学
模拟电路（如压控振荡器、放大器、滤波器和电源）及其组件（如谐振器和电感器）涉及谐振频率和品质因数等阻抗参数对信号电平和频率非常敏感的现象。
使用具有宽阻抗范围的分析仪来了解它们的动态行为，对于优化运行设计和提高效率至关重要。
电信
分析仪有助于在天线和传输线中实现*佳阻抗匹配，从而以*大功率传输和*小噪声进行信号传输。
此外，还可根据阻抗测量结果优化蜂窝网络组件。
电力系统
阻抗分析仪用于鉴定变压器和发电机等设备，以*大限度地减少功率损耗。它们还用于太阳能逆变器等可再生能源设备，以优化转换效率和电能质量。
航空航天
阻抗分析仪用于测试和优化飞机和航天器中的通信链路和导航系统。
汽车
对电池、电池管理系统和电子控制单元的阻抗行为进行表征，以提高可靠性、安全性和效率。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
实验原理
按照物质电结构的观点，任何物质都是由不同的电荷构成，而在电介质中存在原子、分子和离子等。当固体电介质置于电场中后会显
示出一定的极性，这个过程称为极化。对不同的材料、温度和频率，各种极化过程的影响不同。
1、介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空
的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器
时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又
取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。
2．介电损耗(tgδ)：指电介质材料在外电场作用下发热而损耗的那部分能量。在直流电场作用下，介质没有周期性损耗，基本上是
稳态电流造成的损耗；在交流电场作用下，介质损耗除了稳态电流损耗外，还有各种交流损耗。由于电场的频繁转向，电介质中的损
耗要比直流电场作用时大许多(有时达到几千倍)，因此介质损耗通常是指交流损耗。
在工程中，常将介电损耗用介质损耗角正切tgδ来表示。tgδ是绝缘体的无效消耗的能量对有效输入的比例，它表示材料在一周期内
热功率损耗与贮存之比，是衡量材料损耗程度的物理量。
tg
式中：ω —电源角频率；
R —并联等效交流电阻；
C —并联等效交流电容器凡是体积电阻率小的，其介电损耗就大。介质损耗对于用在高压装置、高频设备，特别是用在高压、高频等地方的材料和器件具有特别重要的意义，介质损耗过大，不仅降低整机的性能，甚至会造成绝缘材料的热击穿。
3、Q值：tgδ的倒数称为品质因素，或称Q值。Q值大，介电损失小，说明品质好。所以在选用电介质前，必须首先测定它们的ε和tgδ。而这两者的测定是分不开的。
通常测量材料介电常数和介质损耗角正切的方法有二种：交流电桥法和Q表测量法，其中Q表测量法在测量时由于操作与计算比较简便而广泛采用。本实验主要采用的是Q表测量法。
4、陶瓷介质损耗角正切及介电常数测试仪：它由稳压电源、高频信号发生器、定位电压表CBl、Q值电压表CB2、宽频低阻分压器以及标准可调电容器等组成(图2)。工作原理如下：高频信导发生器的输出信号，通过低阻抗耦合线圈将信号馈送至宽频低阻抗分压器。
输出信号幅度的调节是通过控制振荡器的帘栅极电压来实现。当调节定位电压表CBl指在定位线上时，Ri两端得到约l0mV的电压(Vi)。当Vi调节在一定数值(10mV)后，可以使测量Vc的电压表CB2直接以Q值刻度，即可直接的读出Q值，而不必计算。另外，电路中采用
宽频低阻分压器的原因是：如果直接测量Vi必须增加大量电子组件才能测量出高频低电压信号，成本较高。若使用宽频低阻分压器后则可用普通电压表达到同样的目的。
图1 Q表测量电路图
经推导(1) 介电常数：
(1)
式中：C1—标准状态下的电容量；
C2—样品测试的电容量；
d—试样的厚度(cm)；
Φ—试样的直径(cm)；
(2) 介质损耗角正切：
式中：Q1—标准状态下的Q值；
Q2—样品测试的Q值；
-
