详细信息
介电特性阻抗分析仪 低频阻抗测试仪 阻抗分析仪是一种用于测量材料或元件在交流信号作用下阻抗特性的精密仪器，其测试对象涵盖多种电学敏感材料，主要应用领域包括：
一、介电特性阻抗分析仪 低频阻抗测试仪 电子元器件与电路材料
无源元件：精确测量电感、电容、电阻的阻抗参数（如Q值、损耗角正切）及频率响应特性，适用于滤波器、谐振器等电路设计。
半导体器件：分析晶体管、二极管等器件的界面阻抗和载流子迁移率，评估高频性能。
二、电介质与功能材料
陶瓷与压电材料：测试压电陶瓷的介电常数、机械-电耦合系数，用于超声波换能器设计。
聚合物与复合材料：评估绝缘材料的介电损耗、导电填料的分布均匀性，如导电TPU、环氧树脂等。
三、能源与电化学材料
电池材料：通过EIS（电化学阻抗谱）分析电极的电荷转移电阻、离子扩散系数，优化锂离子电池性能。
超级电容器：测量多孔电极的界面电容和等效串联电阻（ESR）。
四、生物与特殊材料
生物传感器：检测生物分子结合引起的阻抗变化，如抗原-抗体反应。
磁性材料：高频下测量磁导率、涡流损耗，用于变压器铁芯设计。
关键测试参数
频率范围：覆盖毫赫兹至吉赫兹（如TH2838H支持20Hz-2MHz，超高频仪器可达3GHz）。
精度：典型误差±0.05%（LCR电桥）至±0.08%（高端阻抗分析仪）。
通过宽频扫描和温度控制（-55°C至+150°C），阻抗分析仪可全面表征材料的动态电学行为。
电源检查
（1） 供电电压范围：100 ～ 120 Vac 或 198 ～ 242 Vac 。与后面板电源设置有关。
（2） 供电频率范围：47 ～ 63 Hz。
（3） 供电功率范围：不小于 80 VA。
（4） 电源输入相线 L、零线 N 、地线 E 应与本仪器电源插头相同。
（5） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
什么是阻抗分析仪？
阻抗分析仪是一种电子测试仪器，用于测量元件、电路或材料在一系列交流 (AC) 信号作用下的复阻抗特性曲线。
阻抗以欧姆（Ω）为单位，由两种类型的交流电流对立面组成：电阻和电抗。
电抗是由材料、元件或电路的电感和电容引起的阻抗。虽然电阻与频率无关，但电感、电容以及电抗都会随频率变化。
因此，阻抗实际上是一种动态特性，因为其电抗随信号频率而变化。
环境
（1） 请不要在多尘、多震动、 日光直射、有腐蚀气体下使用。
（2） 仪器正常工作时应在温度为 0℃~40℃ , 相对湿度≤75%环境下，因此请尽量在此条件下使 用仪器， 以保证测量的准确度。
（3） 本测试仪器后面板装有散热装置以避免内部温度上升，为了确保通风良好，切勿阻塞左右通 风孔，以使本仪器维持准确度。
（4） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
（5） 仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃~40℃ , 相对湿度 不大于 85%RH 的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。
（6） 仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。
电力系统
阻抗分析仪用于鉴定变压器和发电机等设备，以*大限度地减少功率损耗。它们还用于太阳能逆变器等可再生能源设备，以优化转换效率和电能质量。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示：*大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
在选择合适的阻抗分析仪时，应考虑以下几个方面。
测量方法：根据阻抗和频率的预期测量范围选择测量方法。
电压电平控制：请记住，电容器的介电常数及其电容取决于交流电压电平。同样，电感器材料的电磁滞后也取决于交流电流电平。因
此，一台好的分析仪至少必须具备电压电平监控功能。*好还能具备自动电平控制能力，以保持电压恒定。
测量精度：不同的分析仪及其设计具有不同的精度。根据所需的精度来决定分析仪。
所需的阻抗参数：根据要测量的参数选择仪器，如介电常数、磁导率、品质因数 (Q) 或耗散因子 (D)。
使用测试夹具
请使用本公司配备的测试夹具或测试电缆，用户自制或其他公司的测试夹具或测试电缆可能会导致 不正确的测量结果。仪器测试夹具或测试电缆应保持清洁，被测试器件引脚保持清洁， 以保证被测器件 与夹具接触良好。
将测试夹具或测试电缆连接于本仪器前面板的 Hcur、Hpot 、Lcur、Lpot 四个测试端上。对具有屏 蔽外壳的被测件，可以把屏蔽层与仪器地“┴ ”相连。
注：没有安装测试夹具或测试电缆时，仪器将显示一个不稳定的测量结果。
温度和环境条件如何影响分析仪的阻抗测量？
请记住，阻抗是高度动态的，这一点至关重要。如下所述，温度、湿度和电磁干扰 (EMI) 等环境条件会严重影响测量结果：
温度：大多数电阻器、电感器和电容器都与温度有关。它们的温度系数是阻抗行为的关键因素。确保温度稳定，*好在受控的实验室环境中进行。如果在现场工作，应尽量减少暴露在温度骤变的环境中。
湿度：高湿度会导致冷凝，从而影响元件和电路的电气性能。使用除湿机确保低湿度环境。
电磁干扰：电磁干扰会影响阻抗测量，尤其是在半导体或高频应用等敏感设备中。在屏蔽环境中进行测量，以防止外部电磁场的影响。
介电常数（阻抗分析仪）是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。介电常数测试仪（阻抗分析仪）器的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
参数：- 电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
- 外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
- *分辨率：*高0.001pF，4位有效数字；
- *介电常数ε测试范围：0-200；
- *介电常数ε准确度：0.5%
- *介质损耗tgδ测试范围：不限，
- *介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
- 试验电流范围：5μA～5A；
- *内施高压：设定电压范围：0.5～10kV ；
- *大输出电流：200mA；
- *升降压方式：电压随意设置。比如5123V。
- 试验频率： 40-70Hz单频随意设置。比如48.7Hz.
- 频率精度：±0.01Hz
- 外施高压：接线时*大试验电流5A，工频或变频40-70Hz
- 测量时间：约30s，与测量方式有关；
介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空
的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器
时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又
取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的
分子结构。
预热
（1） 为保证仪器精确测量，开机预热时间应不少于 15 分钟
（2） 请勿频繁开关仪器，以免引起内部数据混乱。
实验步骤
1、本仪器适用于110V/220V，50Hz交流电，使用前要检查电压情况，以保证测试条件的稳定。
2、开机预热15分钟，使仪器恢复正常状态后才能开始测试。
3、按部件标准制备好的测试样品，两面用特种铅笔或导电银浆涂覆，使样品两面都各自导电，但南面之间不能导通，备用。
4、选择适当的辅助线圈插入电感接线柱。根据需要选择振荡器频率，调节测试电路电容器使电路谐振。假定谐振时电容为C1，品质
因素为Q1。
5、将被测样品接在Cx接线柱上。
6、再调节测试电路电容器使电路谐振，这时电容为C2，可以直接读出Q2。
7、用游标卡尺量出试样的直径Φ和厚度d(分别在不同位置测得两个数据，再取其平均值)。
仪器的其他特性
（1） 功耗：消耗功率≤80VA。
（2） 外形尺寸（W*H*D）：400mm* 132mm*385mm；
（3） 重量：约 13kg；
阻抗分析仪的基本概念
阻抗分析仪是一种精密的电子测量仪器，专门用于测定电子元件、材料或系统的交流阻抗特
性。其核心原
理基于对被测对象施加可控频率和幅度的交流测试信号，同时精确测量电压与电流
响应的幅度差和相位差。通过建立复数阻抗模型
(Z=Z|∠θ)，该仪器能够量化电阻、电容、电
感等基础参数以及介电常数、导纳等衍生特性。现代阻抗分析仪通常覆盖毫赫兹至吉赫
兹的宽频
带范围，分辨率可达0.1%，为复杂系统的频域特性研究提供了关键工具。
1.2 探讨其用途的重要性
深入理解阻抗分析仪的应
用价值具有显著必要性。在电子产业升级过程中，该设备直接影响
元器件筛选精度和电路设计效率;新材料研发领域，其表征数据决
定了材料性能评估的可靠性;
生物医学工程中，更关乎生命体征监测的准确性。据行业调查显示，采用先进阻抗分析技术的研
发项目
，其产品良品率平均提升23%，研发周期缩短近30%。因此，系统梳理该仪器的跨领域应
用场景，对推动多学科技术融合创新具有战略
意义。
典型应用场景
电子元件：电感、电容、压电陶瓷的阻抗特性评估。
材料科学：聚合物固化、陶瓷相变分析。
生物医学：细胞阻抗监测及微流控系统测试
多功能测试模式
扫描类型：支持线性/对数频率扫描、电压/电流偏置扫描及分段扫描。
分析功能：阻抗谱、导纳谱分析，并通过导纳圆图、对数曲线直观判断器件缺陷（如压电陶瓷分层）。
扩展能力：集成温控单元（-160℃~400℃），支持多环境条件测试。
服务
1．供方质量保证体系严格按照ISO9001质量标准之要求执行
2．培训：可根据客户要求在设备出厂前或设备到场后，对需方的技术人员进行操作、保养及设备维护进行技术培训
3．服务：当设备因质量或其他原因不能正常工作时，我公司在得到通知后24小时内给予答复；需要现场维修时，我公司在得到通知后48小时内派员上门维修、检测
4．设备保修期为1年。
-
您可能感兴趣
-
北京北广精仪仪器设备有限公司

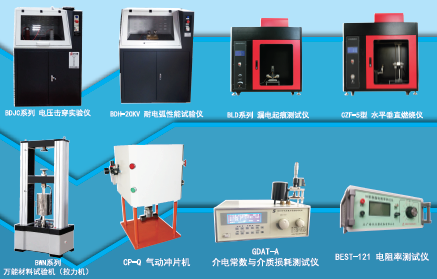

介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪
