详细信息
双极板接触电阻测试仪 4.3吋液晶屏幕显示：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强，自动测量、集成电路系统、恒流输出，如选购PC软件，可以分析在不同压力下接触电阻得变化曲线图谱. 由电脑操控，并保存和打印数据，自动生成报表. 提供中文或英文两种语言操作界面选择.
双极板接触电阻测试仪 如何校准双极板电阻率测试仪？
校准双极板电阻率测试仪需遵循标准化流程，结合四探针法及环境控制要求，具体步骤如下：
一、校准前准备
环境控制
实验室温度需稳定在25±2℃，湿度≤60%RH，避免材料吸湿影响电阻值。
测试仪及标准设备需在环境中放置至少30分钟以达到热平衡。
设备与工具
使用标准电阻块（如100mΩ）进行校准，其精度需高于测试仪要求的三倍。
检查探针间距（±0.1mm）及压力传感器灵敏度，确保镀金电极无氧化或污染。
二、校准步骤
仪器预热与初始检查
开机预热30分钟，验证电压/电流输出稳定性。
通过软件自检功能排查接触电阻补偿模块是否正常。
四探针法校准
将标准电阻块置于测试台，探针垂直对准中心区域，施加标准压力（如5-10N）。
输入标准电阻值，启动自动校准程序，仪器需自动完成多电流点扫描（5组数据取平均）。
参数验证
检查电压-电流曲线线性度（>99%为有效），确保接触电阻补偿功能正常。
若使用垂直方向电阻率测试模式，需同步校准厚度测量模块（千分尺3点取均值）。
三、校准后验证
重复性测试
对同一标准电阻块进行3次重复测量，误差需≤±0.5%。
记录校准日期、操作人员及环境参数，生成校准报告存档。
异常处理?
若数据不稳定，需检查探针接触压力是否均匀或测试线是否氧化。
长期未校准的仪器建议每3个月进行一次全面校准。
四、注意事项
避免使用有机溶剂清洁电极，推荐无水乙醇擦拭后氮气吹干。
校准过程中禁止调整探针间距或更换测试线缆。
通过上述流程可确保双极板电阻率测试仪的测量精度符合ASTM F390等标准要求
参数资料
1.方块电阻范围：10-5～2×105Ω/□
2.电阻率范围：10-6～2×106Ω-cm
3.测试电流范围：0.1μA ，1μA，10μA，100µA，1mA，10mA，100 mA
4.电流精度：±0.1%读数
5.电阻精度：≤0.3%
6.显示读数：液晶显示：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强等.
7.测试方式: 四探针测量（体电阻率）和四端法（接触电阻测量）
8.压力范围：0-1000kg（0-4MPa）.
9. 样品形状为正方形（镀金电极为5cm×5cm)，面积为25cm2（其他规格定制）
10.工作电源: 输入: AC 220V±10% ,50Hz 功 耗：<30W
11.标配：测试探头1个；测试平台1个；主机1套；加压装置1套；
电器电阻测试仪怎么调
一、准备工作
1. 设备状态检查：关闭测试仪电源，确保红（正极）、黑（负极）测试线连接稳固。
2. 电源确认：检查电池电量或外接电源状态，避免因低电量导致测量误差。
二、量程选择与调零
1. 预估电阻范围：开机后，根据待测电阻的大致范围选择量程。若未知，优先选*大量程，再逐步调整。
2. 自动量程功能：支持自动量程的测试仪，开启后可跳过手动调节步骤。
3. 调零操作：短接测试线两端，通过旋钮调整使显示屏归零，消除测试线自身电阻的影响。
三、测量与误差处理
1. 接触稳定性：将测试线紧密连接电阻两端，避免接触不良导致读数波动。
2. 异常显示应对：若屏幕显示“1”或溢出符号，需切换至更高量程重新测量。
四、通用注意事项
不同品牌测试仪可能存在细节差异，操作前务必查阅说明书。例如，部分仪器需长按功能键切换模式，或通过校准程序优化精度。
主要功能与测试原理
这类测试仪通常具备以下核心功能：
垂直电阻率测试：样品置于镀金电极间，施加递增压强（如0.05MPa间隔），记录电阻值直至变化率≤5%，采用四端法消除接触电阻。
水平方向方阻测试：通过四探针法测量，电流范围0.1μA~100mA，通过电压/电流比计算体电阻率。
接触电阻分析：可测量双极板材料本体电阻率及双极板与炭纸之间的接触电阻。
标准测试流程
以全钒液流电池双极板测试为例，标准流程包括：
测试前准备：样品裁切至标准尺寸（如10×10cm），用无水乙醇清洁表面；仪器预热30分钟并进行四探针校准。
参数设置：输入样品厚度、测试电流（建议1-100mA范围），选择直流四探针法（ASTM F390标准）。
执行测试：仪器自动完成接触电阻补偿、多电流点扫描（5组数据取平均）
测试操作
安装样品：将双极板平放于绝缘测试台，探针垂直对准中心区域（避开边缘10mm），施加标准接触压力（通常为510N，可根据材料硬度调整）。
参数设置：输入样品厚度（需用千分尺测量3点取均值），设置测试电流（建议在1-100mA范围内），并选择直流四探针法（ASTM F390标准）。
执行测试：启动自动测试，仪器会依次完成接触电阻补偿、多电流点扫描（5组数据取平均），并实时显示电压电流曲线（线性度>99%为有效）
核心注意事项
样品制备：样品尺寸必须严格符合夹具要求，表面必须尽可能平整，任何翘曲、凹陷或凸起都会显著影响测量结果，尤其是接触电阻?。
清洁与干燥：使用无尘布蘸取高纯度无水乙醇或异丙醇轻柔擦拭样品待测表面，去除油脂、指纹等污染物。清洁后，必须在洁净干燥环境中充分晾干，确保表面无任何液体残留。
测量方法：对于低阻值测量，推荐使用四线法（Kelvin测量法），因为它能通过分别使用两对引线（一对施加电流，一对测量电压）来消除引线电阻的影响，从而获得更准确的结果。
双极板电阻率测试仪主要用于以下材料的电性能检测，其应用范围覆盖燃料电池、液流电池及导电材料领域：
一、核心测试材料
燃料电池关键材料
双极板：包括石墨、金属及聚合物-碳复合材料，用于质子交换膜燃料电池（PEMFC）的导电性能评估。
炭纸/碳纸：多孔性碳纤维材料，测试其垂直电阻率及与双极板的接触电阻。
液流电池电极材料
全钒液流电池电极：如石墨双极板及复合材料的导电性（典型值1200 S·cm1）。
铁-铬液流电池电极：依据T/CEEIA 577—2022标准测试电阻率。
其他导电材料
炭素材料：包括煅后石油焦、炭阳极、石墨棒等块体或粉末材料的电阻率。
金属粉末/半导体材料：如负极材料、乙炔炭黑的电阻率测试。
二、扩展应用场景
绝缘材料对比测试：部分仪器可兼容硅橡胶等绝缘材料的体积电阻率检测（需选配专用夹具）。
特殊工况模拟：支持在可控温湿度环境下测试材料性能（如燃料电池实际运行条件）。
电阻率-导电率测试
电阻率和导电率是材料电学性能的重要参数，它们互为倒数关系。电阻率测试主要是评估材料的导电性能，而导电率
则是材料导电能力的直接体现。以下是对电阻率-导电率测试的详细解答：
一、测试原理
电阻率和导电率的测试基于欧姆定律，即电流通过导体时，导体两端的电压与通过导体的电流成正比，与导体的电阻
成反比。电阻率（ρ）和电导率（σ）的关系为：σ = 1/ρ。在测试中，通过测量待测样品两端的电压和流经的电
流，可以计算出样品的电阻值，进而求得电阻率或导电率。
二、测试方法
四端法：
适用于测量低值电阻，通过测量待测电阻两端电压和流经的电流来确定电阻值。
优点：测量准确度高，适用于对电阻值要求较高的场合。
四探针法：
通常用来测量半导体的电阻率，具有不需要校准的优点。
原理：利用四根等间距的探针插入待测样品中，通过测量探针间的电压和电流关系来计算电阻率。
粉末电阻率测试仪：
适用于粉末材料的电阻率测试，如上图所示，通过施加压力于模腔内粉末样品上，实时测量随着样品受到的压强变化
而产生的电阻率或电导率数据。
三、测试仪器
电导率测试仪：一种用于测量物质电导率的仪器，广泛应用于水质检测、土壤分析、液体浓度测量等方面。
粉末电阻率测试仪：如ST2263双电测数字式四探针测试仪，适用于粉末材料的电阻率测试。- 测试步骤
北广精仪公司电性能及橡胶塑料相关产品：
BWN拉力材料试验机
BDJC-10KV-200KV电压击穿试验仪
BEST-121体积表面电阻率测定仪
BQYH-96塑料球压痕硬度计
BEST-19导体材料电阻率测试仪
M-200橡胶塑料滑动摩擦试验机（国标，非国标，可定制）
GDAT-A介电常数介质损耗测试仪（可测试固体液体
BQS-37A高频介电常数介质损耗测试仪
BDH-20KV绝缘材料耐电弧性能试验仪/高电压小电流测试仪
BWK-300A液显热变形维卡软化点温度测定仪
BQYH-96塑料球压痕硬度计
BRT-400Z熔体流动速率测定仪/熔融指数仪
BMD-A计算机控制马丁耐
HMYX-2000海绵泡沫压陷硬度测定仪
HMLQ-500海绵泡沫落球回弹仪
HMPL-2000海绵泡沫疲劳冲击测定仪
HMLS-1000海绵拉伸强度试验机
HMYS-200海绵压缩 变形试验机
HMMD-A海绵密度测定仪
JF-3氧指数测定仪
XCY-III低温脆性试验机
BLD-600V漏电起痕试验仪
BLD-6000V高压漏电起痕试验仪
BLC-2000落球冲击试验机
BLB-30管材落镖冲击试验机
BCM-03摆锤薄膜冲击试验机
CZF-5水平垂直燃烧试验仪
BZR-A汽车内饰材料阻燃性能试验机
BYL-01哑铃制样机
BJ-50简支梁冲击试验机
BX-50悬臂梁冲击试验机
BM-201门尼粘度试验机
BL-200无转子硫化仪
cp-s冲片机手动
cp-q气动冲片机
-
北京北广精仪仪器设备有限公司
介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪

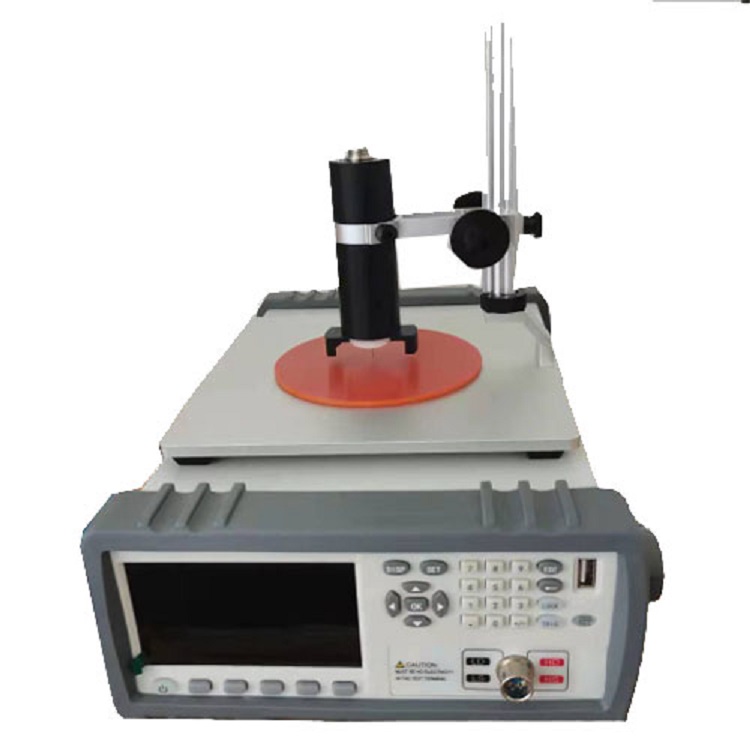

北广精仪双极板接触电阻测试仪BEST-300
