详细信息
绝缘材料高压漏电起痕试验机 前期准备样品处理
试样尺寸需≥15mm×15mm，厚度≥3mm，表面清洁无杂质。
预处理条件：温度23℃±5℃，湿度50%±10，处理24小时以上。
设备检查
电极需为铂金材质，尺寸（5±0.1）mm×（2±0.1）mm，夹角60°±5°，间距4.0mm±0.1mm，压力1.00N±0.05N?。
试验电压范围100~600V，液滴高度35mm±5mm，间隔时间30±5秒。
漏电起痕试验仪的工作原理机制及实用性
耐电痕化指数测试 漏电起痕试验机使用注意事项
绝缘材料高压漏电起痕试验机 功能特点
高压范围：支持1000V-6000V高电压测试，电极材质通常为铂金或302不锈钢，确保测试精度。
自动化控制：通过PLC和人机界面系统预设电压、时间、流速等参数，具备过载保护及自动停止功能。
安全设计：配备排风系统排除有害气体，并设有门控传感器防止高压误操作。
技术参数
1.控制方式:PLC触摸屏(台湾威纶7寸彩屏)；
2.操作类型：无线电子摇控；
3.电极材料：铜+铂金；
4.每个电极对试样作用力：1.0±0.05N；
5.液滴时间：30s±0.1s；
6.施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0±0.1A时电压下降不超过10%；
7.滴液装置：试验时不需要调整；
8.滴液高度：30～40mm；
9.滴液大小：44～55滴/1cm³
10.控制液滴采用电磁阀,精确的控制液滴的大小,20滴精度*大可达到0.02g；
11.判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；
12.内部容积：0.5m3（可选购0.75m3或1m3）；
13.外部尺寸: 宽1170mm*深630mm*高1330mm；
14.箱体材料：铁板喷涂；
15.排气孔：Ø100mm；
16.工作电源：AC 220V/50HZ/10A。
配件：序号 型号 1 箱体(可选不锈钢箱体) 2 变压器 3 调压器 4 继电器及底座 5 漏电保护器 6 按钮 7 计时器 8 短路电流智能表 9 温控器 10 导线 11 计数器 12 无线控制器 13 电磁阀
漏电起痕的形成机理
表面放电过程：当硅胶表面存在污秽（如盐雾、尘埃）时，电场作用下局部放电产生高温，导致材料碳化并形成导电通道。
材料特性影响：硅橡胶的主链虽具有优良绝缘性，但长期暴露于污染环境会加速电痕化破坏，尤其在特高压（如1000kV）场景下风险更高。
关键影响因素
电极与电压：电极材质（如铂或不锈钢）和施加电压（2.5kV-10kV）显著影响试验结果，电压越高越易引发碳化。
污染液性质：电解液电阻率（如氯化铵溶液）和滴液流量（0.1-1mL/min）会改变表面导电性，加速漏电通道形成。
材料配方：传统氢氧化铝填料通过吸热和释放气体抑制碳化，而纳米填料（如SiO?）可形成陶瓷层提升耐蚀性。
试样制备与预处理
尺寸要求：试样表面≥15×15mm，厚度≥3mm（不足可叠层）。
清洁处理：需去除表面油脂、脱模剂等污染物，避免损伤材料。
环境条件：23±5℃、湿度50±10%下预处理24小时。
测试流程
电极安装：两电极呈60°夹角垂直接触试样表面，间距4mm。
参数设置：
电压范围100-600V（48-60Hz）
滴液高度30-40mm，44-50滴/cm3
执行测试：逐步升高电压至形成贯穿性电痕或达50滴液次数。
注意事项
电极需定期清洁或研磨，避免边缘蚀损影响结果。
溶液电阻率需严格控制在395±5Ω·cm（23±1℃）。
每组试样至少测试5个点位取平均值。
通过上述方法可系统评估硅胶电线在污染潮湿环境下的绝缘耐久性，为产品安全提供数据支撑
测试流程关键点
样品制备：切割成≥15×15×3mm平整试片，表面无划痕
预处理：23±1℃/50±5%湿度下放置24小时
测试电压：从100V开始，按25V梯度增压至失效
失效判定：
短路电流≥0.5A持续2秒
材料起火燃烧
电痕烧蚀深度＞试样厚度50%
解决的核心问题
模拟真实失效场景
电气设备在?潮湿+污染物（如灰尘、盐雾、化学物质）? 环境中运行时，污染物在绝缘表面形成导电液膜，导致漏电流产生。PTI测试通过?电解液滴落+高电压?模拟这一场景，验证材料是否会在表面形成碳化导电通道（电痕）。
预防灾难性故障
电痕化会逐步碳化材料表面，*终引发：
短路起火（电流沿碳化通道导通）
绝缘完全击穿（失去隔离带电部件的功能）
案例：户外插座因雨水混合粉尘形成导电液膜，若PTI不达标，可能引发火灾。
主要产品有：
拉力试验机， 阻抗分析仪
维卡热变形试验仪， 体积表面电阻率测试仪
海绵泡沫落球回弹试验机， 海绵泡沫拉伸强度试验机
耐压试验机， 介电常数测试仪
海绵泡沫压陷硬度测验仪， 介质损耗测试仪
耐电弧试验机， 哑铃制样机
海绵泡沫疲劳压陷试验机， 薄膜冲击试验机
熔融指数仪， 无转子硫化仪
电压击穿试验仪， 摩擦系数仪
低温脆性冲击试验仪 阿克隆磨耗试验机等。
产品售后服务承诺表述如下：
1.我方对于提供的产品免费保修三年。保修期满后，我方将继续跟踪服务，客户享受终生维修，负责及时提供必要的售后服务、技术咨询。
2.保修期内人为损坏的零部件按采购（加工）价格收费更换。
3.可为用户提供上门服务。
4.提供实时的远程诊断和维护服务。
5.保修期内提供免费的产品软件升级、故障排除、性能调优、技术咨询等售后技术支持服务情况
6. 视频指导培训操作人员，使参训人员能正常操作仪器、初步会判断故障、简单维护保养。
7.每年进行客户回访。
8.软件升级：终生免费提供新版本控制软件。
9.提供适用、详细、全面的中文产品说明书和维修手册。
10.提供对故障2小时内响应,24小时内的现场服务。
11.技术支持：对于所需仪器的用户，根据用户的要求提供 的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。
-
北京北广精仪仪器设备有限公司
介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪

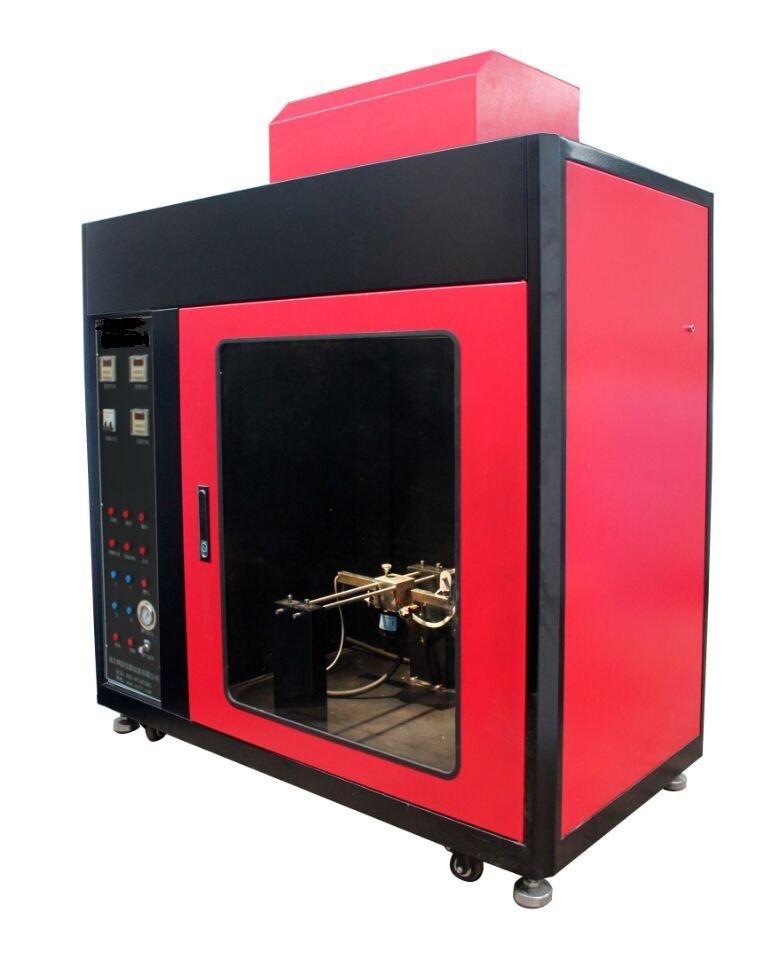

北广精仪绝缘材料高压漏电起痕试验机BLD-6000V
