电感、电容、电阻阻抗分析仪 陶瓷介质损耗角正切及介电常数测试仪：它由稳压电源、高频信号发生器、定位电压表CBl、Q值电压表CB2、宽频低阻分压器以及标准可调电容器等组成(图2)。工作原理如下：高频信导发生器的输出信号，通过低阻抗耦合线圈将信号馈送至宽频低阻抗分压器。输出信号幅度的调节是通过控制振荡器的帘栅极电压来实现。当调节定位电压表CBl指在定位线上时，Ri两端得到约l0mV的电压(Vi)。当Vi调节在一定数值(10mV)后，可以使测量Vc的电压表CB2直接以Q值刻度，即可直接的读出Q值，而不必计算。另外，电路中采用宽频低阻分压器的原因是：如果直接测量Vi必须增加大量电子组件才能测量出高频低电压信号，成本较高。若使用宽频低阻分压器后则可用普通电压表达到同样的目的。
电感、电容、电阻阻抗分析仪 主要参数：
准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
分辨率：*高0.001pF，4位有效数字；
介电常数ε测试范围：0-200；
介电常数ε准确度：0.5%
介质损耗tgδ测试范围：不限，
介质损耗tgδ分辨率：0.000001，电容、电感、电阻三种试品自动识别。
试验电流范围：5μA～5A；
*内施高压：设定电压范围：0.5～10kV ；
*大输出电流：200mA；
*升降压方式：电压随意设置。比如5123V。
试验频率： 40-70Hz单频随意设置。比如48.7Hz.
频率精度：±0.01Hz
外施高压：接线时*大试验电流5A，工频或变频40-70Hz
测量时间：约30s，与测量方式有关；
高压电极直径与表面积：￠98mm(75.43cm2)
测量电极直径与表面积： ￠50 mm(19.63cm2)
电极材料：不锈钢1Cr13Ni9Ti
电极工作面：精面面磨
电极间距：不大于5 mm
电极加热功率： >2*500W
介电常数(ε)：某一电介质(如硅酸盐、高分子材料)组成的电容器在一定电压作用下所得到的电容量Cx与同样大小的介质为真空的电容器的电容量Co之比值，被称为该电介质材料的相对介电常数。
式中：Cx —电容器两极板充满介质时的电容；
Cο —电容器两极板为真空时的电容；
ε —电容量增加的倍数，即相对介电常数
介电常数的大小表示该介质中空间电荷互相作用减弱的程度。作为高频绝缘材料，ε要小，特别是用于高压绝缘时。在制造高电容器时，则要求ε要大，特别是小型电容器。
在绝缘技术中，特别是选择绝缘材料或介质贮能材料时，都需要考虑电介质的介电常数。此外，由于介电常数取决于极化，而极化又取决于电介质的分子结构和分子运动的形式。所以，通过介电常数随电场强度、频率和温度变化规律的研究，还可以推断绝缘材料的分子结构。
阻抗分析仪能测介电材料（如陶瓷、高分子、复合材料）的关键电学参数，核心参数与测量方法如下。一是核心参数，反映材料特性：相对介电常数（εr），衡量材料储存电荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介电损耗角正切（tanδ），反映材料介电损耗大小，优质介电材料 tanδ≤0.001（1kHz 下）；体积电阻率（ρv），衡量材料绝缘性能，绝缘材料 ρv≥1012 Ω?cm。二是测量方法，分类型操作：平行板法（测薄片材料，将材料夹在两圆形电极间，电极直径 D、间距 d，仪器测量电容 C，通过公式 εr=C×d/(ε0×S) 计算，S 为电极面积，ε0 为真空介电常数，频率选 1kHz-1MHz，适合测固体薄片）；同轴探头法（测液体或粉末材料，将同轴探头插入材料，仪器测量探头阻抗变化，计算 εr 与 tanδ，无需样品加工，适合测黏稠液体）；谐振腔法（测高频介电材料，将材料放入谐振腔，通过阻抗变化测量谐振频率与品质因数，计算 εr 与 tanδ，适合 100MHz-10GHz 频段）。三是注意事项，保障精度：样品预处理（固体材料需打磨平整，厚度均匀（偏差≤5%）；液体材料需除气泡，避免气泡影响介电常数）；环境控制（温度 23±2、湿度≤50%，温度变化会导致 εr 波动，湿度大会降低绝缘材料 ρv）；多次测量取平均值（每个样品测 3 个不同位置，减少样品不均匀导致的误差），通过精准测量可为介电材料选型、研发提供关键数据。
阻抗分析仪是一种用于测量材料或元件在交流信号作用下阻抗特性的精密仪器，其测试对象涵盖多种电学敏感材料，主要应用领域包括：
一、电子元器件与电路材料
无源元件：精确测量电感、电容、电阻的阻抗参数（如Q值、损耗角正切）及频率响应特性，适用于滤波器、谐振器等电路设计。
半导体器件：分析晶体管、二极管等器件的界面阻抗和载流子迁移率，评估高频性能?。
二、电介质与功能材料
陶瓷与压电材料：测试压电陶瓷的介电常数、机械-电耦合系数，用于超声波换能器设计。
聚合物与复合材料：评估绝缘材料的介电损耗、导电填料的分布均匀性，如导电TPU、环氧树脂等。
三、能源与电化学材料
电池材料：通过EIS（电化学阻抗谱）分析电极的电荷转移电阻、离子扩散系数，优化锂离子电池性能。
超级电容器?：测量多孔电极的界面电容和等效串联电阻（ESR）。
四、生物与特殊材料
生物传感器：检测生物分子结合引起的阻抗变化，如抗原-抗体反应。
磁性材料：高频下测量磁导率、涡流损耗，用于变压器铁芯设计。
关键测试参数
频率范围：覆盖毫赫兹至吉赫兹（如TH2838H支持20Hz-2MHz，超高频仪器可达3GHz）。
精度：典型误差±0.05%（LCR电桥）至±0.08%（高端阻抗分析仪）。
通过宽频扫描和温度控制（-55°C至+150°C?），阻抗分析仪可全面表征材料的动态电学行为。
什么是阻抗分析仪？
阻抗分析仪是一种电子测试仪器，用于测量元件、电路或材料在一系列交流 (AC) 信号作用下的复阻抗特性曲线。
阻抗以欧姆（Ω）为单位，由两种类型的交流电流对立面组成：电阻和电抗。
电抗是由材料、元件或电路的电感和电容引起的阻抗。虽然电阻与频率无关，但电感、电容以及电抗都会随频率变化。
因此，阻抗实际上是一种动态特性，因为其电抗随信号频率而变化。
之所以使用 “复阻抗 ”这一术语，是因为在二维复平面上用一个矢量来表示它在数学上很方便，这个矢量有一个实轴（电阻）和一个虚轴（电抗）。这个矢量的大小就是总阻抗，而方向则告诉我们电压和电流之间的相位差。
阻抗分析仪在电子和材料测试中有哪些应用？
阻抗分析适用于多个行业，在这些行业中，对交流波形下的元件、材料和电路进行鉴定至关重要。阻抗分析仪的各种用途概述如下。
电子学
模拟电路（如压控振荡器、放大器、滤波器和电源）及其组件（如谐振器和电感器）涉及谐振频率和品质因数等阻抗参数对信号电平和频率非常敏感的现象。
使用具有宽阻抗范围的分析仪来了解它们的动态行为，对于优化运行设计和提高效率至关重要。
电信
分析仪有助于在天线和传输线中实现*佳阻抗匹配，从而以*大功率传输和*小噪声进行信号传输。
此外，还可根据阻抗测量结果优化蜂窝网络组件。
电力系统
阻抗分析仪用于鉴定变压器和发电机等设备，以*大限度地减少功率损耗。它们还用于太阳能逆变器等可再生能源设备，以优化转换效率和电能质量。
航空航天
阻抗分析仪用于测试和优化飞机和航天器中的通信链路和导航系统。
汽车
对电池、电池管理系统和电子控制单元的阻抗行为进行表征，以提高可靠性、安全性和效率。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示：*大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
频率范围
1 频率范围的重要性
阻抗分析仪的频率范围决定了其可以分析的频率段。在很多应用领域，如材料研究、电子器件测试等，阻抗特性会随频率变化而变化。因
此，一个宽广的频率范围能够提供更多维度的信息，有助于更全面地理解和评估被测对象。
频率范围通常用赫兹(Hz)来表示，并可能包含从几十赫兹到几吉赫兹的跨度。不同设备的频率覆盖范围不同，用户需要根据实际应用场景
选择适当的阻抗分析仪。
2 如何根据应用选择合适的频率范围
选择阻抗分析仪的频率范围时，首先需要了解被测材料或器件在哪些频率范围内具有重要意义的特性。例如，在研究电容器时，低频下电
容器的介电损耗和高频下的等效串联电阻是两个关键的特性，因此需要一个能够覆盖这两个频率段的设备。
例如，如果应用场景是半导体器件的测试，可能需要关注高频下的表现，因此应选择具有高频测量能力的阻抗分析仪。对于一些生物医学
应用，低频到中频范围可能更有意义。
阻抗分析仪的多功能应用与工作原理解析
阻抗及相关参数，如介电常数，展现出与频率紧密相关的动态特性。这些特性对电压和电流水平以及温度、湿度和电磁场等环境因素的变化非常敏感。阻抗分析仪通过精确地测量和表征这种高度动态的量，为工程师提供了深入了解元件参数的宝贵工具。
虽然电阻通常被视为不利因素，因为它会导致发热、效率降低、元件磨损以及运行寿命缩短，但在复杂的电路系统中，电阻并非电流唯一面临的阻抗。特别是在处理如无线电应用中的复杂波形时，电感器和电容器会产生出另一种高度动态且复杂的阻抗。
阻抗分析仪正是专门用于探究电流流动总体阻抗的仪器。本文将深入探讨阻抗分析仪的作用、应用范围、工作原理以及使用方法。
那么，究竟什么是阻抗分析仪呢？它是一种电子测试仪器，旨在测量元件、电路或材料在交流（AC）信号作用下的复阻抗特性曲线。阻抗以欧姆（Ω）为单位，包含电阻和电抗这两种类型的交流电流成分。值得注意的是，尽管电阻的阻值与频率无关，但电感、电容以及由此产生的电抗却会随信号频率的变化而变化。因此，阻抗实际上是一种动态特性，其电抗部分会随着信号频率的改变而相应调整。
阻抗，作为电阻和电抗的复数，是一个动态且复杂的电气特性。在交流（AC）信号作用下，元件、电路或材料的阻抗会随频率变化而变化，这种变化不仅包括电阻，还包括电感、电容以及由此产生的电抗。为了更好地理解和分析这种动态特性，我们引入了“复阻抗”的概念。在二维复平面上，复阻抗可以用一个矢量来表示，该矢量包含实轴（电阻）和虚轴（电抗）两个分量。矢量的大小代表总阻抗，而方向则揭示了电压和电流之间的相位差。
阻抗分析仪正是用于测量这种复阻抗特性曲线的 仪器。它能够在不同的频率范围内扫描并显示阻抗的变化情况，从而帮助工程师深入了解元件、电路或材料的电气特性。阻抗分析仪在电子和材料测试中有广泛的应用，包括电子学、电信、电力系统、航空航天以及汽车等多个行业。同时，它与LCR表等测量工具相比，具有更高的测量精度和更全面的信息展示能力。
频率范围：LCR表一般仅适用于较低频率的测量，而阻抗分析仪则能覆盖非常宽的频率范围。
售后内容：
一、我公司派工程师负责安装调试及培训。
二、产品自客户验收之日起，免费保修 2 年，终身维修。
1、设备安装调试：
免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。
2、培 训：
我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。
3、设备验收标准：用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。
4、设备维修服务：
我公司产品自用户现场调试验收合格后 1 年内免费保修，终身维护。在1 年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。
5、技术支持：对于所需仪器的用户，根据用户的要求提供 的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。
6、售后响应：在接到用户维修邀请后，2 小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。
-
您可能感兴趣
-
北京北广精仪仪器设备有限公司
介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪

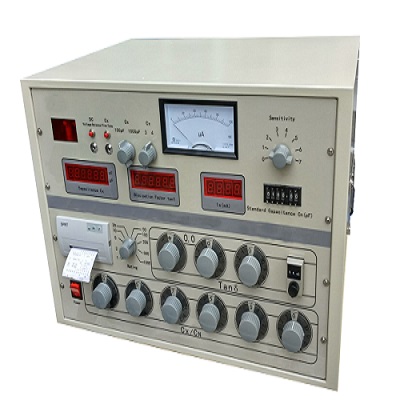

北广精仪电感、电容、电阻阻抗分析仪ZK-500
