详细信息
电感介电常数阻抗分析仪 电感介电常数阻抗分析仪电源检查
（1） 供电电压范围：100 ～ 120 Vac 或 198 ～ 242 Vac 。与后面板电源设置有关。
（2） 供电频率范围：47 ～ 63 Hz。
（3） 供电功率范围：不小于 80 VA。
（4） 电源输入相线 L、零线 N 、地线 E 应与本仪器电源插头相同。
（5） 本仪器已经经过仔细设计以减少因 AC 电源端输入带来的杂波干扰，然而仍应尽量使其在低 噪声的环境下使用，如果无法避免，请安装电源滤波器。
双极板电阻率测试仪测试什么材料
双极板电阻率测试仪主要用于以下材料的电性能检测，其应用范围覆盖燃料电池、液流电池及导电材料领域：
一、核心测试材料
燃料电池关键材料
双极板：包括石墨、金属及聚合物-碳复合材料，用于质子交换膜燃料电池的导电性能评估。
炭纸/碳纸：多孔性碳纤维材料，测试其垂直电阻率及与双极板的接触电阻。
液流电池电极材料
全钒液流电池电极：如石墨双极板及复合材料的导电性（典型值1200 S·cm1）。
铁-铬液流电池电极：依据T/CEEIA 577—2022标准测试电阻率。
其他导电材料
炭素材料：包括煅后石油焦、炭阳极、石墨棒等块体或粉末材料的电阻率。
金属粉末/半导体材料：如负极材料、乙炔炭黑的电阻率测试。
二、扩展应用场景
绝缘材料对比测试：部分仪器可兼容硅橡胶等绝缘材料的体积电阻率检测（需选配专用夹具）。
特殊工况模拟：支持在可控温湿度环境下测试材料性能（如燃料电池实际运行条件）。
三、测试标准依据
国标方法：GB/T 20042.6-2011（双极板特性）、GB/T 24525-2009（炭素材料电阻率）等。
行业规范：NB/T 42082-2016（全钒液流电池电极测试）等。
注：具体测试范围需根据仪器配置（如四探针法、压力范围）及选工装确定
核心功能与原理
测量参数：支持阻抗（Z）、电感（L）、电容（C）、电阻（R）、品质因数（Q）等参数，通过相敏检测技术同步测量电压与电流，计算实部、虚部及相位差?。
频率范围：覆盖μHz至GHz频段（支持500kHz，精度0.01%），阻抗测量范围达μΩ至TΩ。
精度：基本精度可达0.05%，部分高端型号如安捷伦4294A精度±0.08%。
二、典型应用场景
电子元器件：测试电容器、电感器、电阻器的阻抗特性。
生物医学：如HRA人体电阻抗评测分析仪用于健康检测。
材料研究：分析压电陶瓷、介电材料的频响特性。
与LCR测试仪的区别
频域能力：阻抗分析仪支持扫频和图形化显示，而LCR测试仪仅固定频率测量。
精度：两者接近，但阻抗分析仪在低频段精度更高
阻抗分析仪能测介电材料（如陶瓷、高分子、复合材料）的关键电学参数，核心参数与测量方法如下。一是核心参数，反映材料特性：相对介电常数（εr），衡量材料储存电荷能力，如陶瓷材料 εr=10-1000，高分子材料 εr=2-10；介电损耗角正切（tanδ），反映材料介电损耗大小，优质介电材料 tanδ≤0.001（1kHz 下）；体积电阻率（ρv），衡量材料绝缘性能，绝缘材料 ρv≥1012 Ω?cm。二是测量方法，分类型操作：平行板法（测薄片材料，将材料夹在两圆形电极间，电极直径 D、间距 d，仪器测量电容 C，通过公式 εr=C×d/(ε0×S) 计算，S 为电极面积，ε0 为真空介电常数，频率选 1kHz-1MHz，适合测固体薄片）；同轴探头法（测液体或粉末材料，将同轴探头插入材料，仪器测量探头阻抗变化，计算 εr 与 tanδ，无需样品加工，适合测黏稠液体）；谐振腔法（测高频介电材料，将材料放入谐振腔，通过阻抗变化测量谐振频率与品质因数，计算 εr 与 tanδ，适合 100MHz-10GHz 频段）。三是注意事项，保障精度：样品预处理（固体材料需打磨平整，厚度均匀（偏差≤5%）；液体材料需除气泡，避免气泡影响介电常数）；环境控制（温度 23±2、湿度≤50%，温度变化会导致 εr 波动，湿度大会降低绝缘材料 ρv）；多次测量取平均值（每个样品测 3 个不同位置，减少样品不均匀导致的误差），通过精准测量可为介电材料选型、研发提供关键数据。
阻抗分析仪在电子和材料测试中有哪些应用？
阻抗分析适用于多个行业，在这些行业中，对交流波形下的元件、材料和电路进行鉴定至关重要。阻抗分析仪的各种用途概述如下。
电子学
模拟电路（如压控振荡器、放大器、滤波器和电源）及其组件（如谐振器和电感器）涉及谐振频率和品质因数等阻抗参数对信号电平和频率非常敏感的现象。
使用具有宽阻抗范围的分析仪来了解它们的动态行为，对于优化运行设计和提高效率至关重要。
电信
分析仪有助于在天线和传输线中实现*佳阻抗匹配，从而以*大功率传输和*小噪声进行信号传输。
此外，还可根据阻抗测量结果优化蜂窝网络组件。
电力系统
阻抗分析仪用于鉴定变压器和发电机等设备，以*大限度地减少功率损耗。它们还用于太阳能逆变器等可再生能源设备，以优化转换效率和电能质量。
航空航天
阻抗分析仪用于测试和优化飞机和航天器中的通信链路和导航系统。
汽车
对电池、电池管理系统和电子控制单元的阻抗行为进行表征，以提高可靠性、安全性和效率。
材料科学
阻抗分析仪广泛用于研究导电和半导体材料的电气特性。
阻抗分析仪与 LCR 表有何不同？
与阻抗分析仪一样，电感电容电阻计（LCR 计）也可以测量复杂阻抗。但它们的功能和用途不同，具体如下：
测量显示：*大的区别在于 LCR 计显示的是瞬时阻抗值，而阻抗分析仪显示的是频率范围内的阻抗曲线。后者的图形显示提供了有关被测设备（DUT）行为的更详细信息。这与万用表和示波器的区别类似。
信号频率：LCR 表以固定频率进行测量。阻抗分析仪扫描的是一个频率范围。
频率范围：LCR 表通常只能测量较低的频率。阻抗分析仪支持非常高的频率范围。
功能：LCR 表成本低，易于使用，可用于基本的固定频率阻抗测量。阻抗分析仪是更复杂的仪器，支持各种阻抗参数、共振分析和等效电路建模。
在选择合适的阻抗分析仪时，应考虑以下几个方面。
测量方法：根据阻抗和频率的预期测量范围选择测量方法。
电压电平控制：请记住，电容器的介电常数及其电容取决于交流电压电平。同样，电感器材料的电磁滞后也取决于交流电流电平。因此，一台好的分析仪至少必须具备电压电平监控功能。*好还能具备自动电平控制能力，以保持电压恒定。
测量精度：不同的分析仪及其设计具有不同的精度。根据所需的精度来决定分析仪。
所需的阻抗参数：根据要测量的参数选择仪器，如介电常数、磁导率、品质因数 (Q) 或耗散因子 (D)。
温度和环境条件如何影响分析仪的阻抗测量？
请记住，阻抗是高度动态的，这一点至关重要。如下所述，温度、湿度和电磁干扰 (EMI) 等环境条件会严重影响测量结果：
温度：大多数电阻器、电感器和电容器都与温度有关。它们的温度系数是阻抗行为的关键因素。确保温度稳定，*好在受控的实验室环境中进行。如果在现场工作，应尽量减少暴露在温度骤变的环境中。
湿度：高湿度会导致冷凝，从而影响元件和电路的电气性能。使用除湿机确保低湿度环境。
电磁干扰：电磁干扰会影响阻抗测量，尤其是在半导体或高频应用等敏感设备中。在屏蔽环境中进行测量，以防止外部电磁场的影响。
介电常数（阻抗分析仪）是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数(ε)，可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据。介电常数测试仪（阻抗分析仪）器的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
主要参数：
准确度： Cx:±（读数×0.5%+0.5pF）；tgδ:±（读数×0.5%+0.00005）；
电容量范围：内施高压：3pF～60000pF/10kV；60pF～1μF/0.5kV；
外施高压：3pF～1.5μF/10kV；60pF～30μF/0.5kV；
试验电流范围：5μA～5A；
*大输出电流：200mA；
试验频率： 40-70Hz单频随意设置。比如48.7Hz.
频率精度：±0.01Hz
外施高压：接线时*大试验电流5A，工频或变频40-70Hz
测量时间：约30s，与测量方式有关；
高压电极直径与表面积：￠98mm(75.43cm2)
测量电极直径与表面积： ￠50 mm(19.63cm2)
电极材料：不锈钢1Cr13Ni9Ti
电极工作面：精面面磨
电极间距：不大于5 mm
电极加热功率： >2*500W
电极*高温度：180°
加热时间：30分钟
电极压力：0~1.0Mpa连续可调
*大测量电压：2000V，50Hz
真空度 ：电极可抽真空至3*10-2 Mpa
输入电源：180V～270VAC，50Hz±1%，市电或发电机供电
打印机：微型热敏打印机
环境温度：-10℃～50℃
相对湿度：<90%
主机外形尺寸：490*520*360（长宽高mm）
电极尺寸：400*300*400（长宽高mm）
仪器重量：35kg
结果处理
1、ε和tgδ测定记录：
实验数据按表要求填写。
2、计算：
根据表格中测得的数据，按公式(1)、(2)分别计算各个数值。
北广产品销往北京、上海、广东、河南、浙江、河北、江苏、湖南、内蒙、山东、四川、广州、江西、西北、云南、深圳、吉林、南京、嘉兴、佛山、苏州、杭州、西安、潥阳、长春、江苏、平顶山、安徽、金水、金华、海南、廊坊、天津、成都、扬州、东莞、济南、南通、株洲、保定、贵州、宜兴、嘉兴、黑龙江、漳州、成都、重庆、咸阳、济南、绍兴、杭州、拉萨、山西、惠州、沧州、江西、沈阳、武汉、沈阳、昆明、鹤山、许昌、青海、宁波、醴陵、淄博、瑞安、阜新、合肥、长沙、常州、瑞安、青岛、无锡、济宁、醴陵、厦门、河源、乐清、烟台、福州、龙口、徐州、唐山等地销售。
-
您可能感兴趣
-
北京北广精仪仪器设备有限公司
介电常数与介质损耗测试仪，电容率测试仪，体积表面积电阻率测试仪

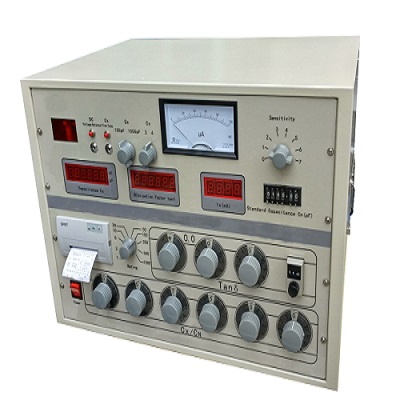

北广精仪电感介电常数阻抗分析仪ZK-500
